Когато хората мислят за електромери, първото нещо, за което се сещат, е монтираният-на стената измервателен уред, инсталиран от компанията за електроразпределителна мрежа за уреждане на сметки за електроенергия.
Приложенията на електромерите обаче се простират далеч отвъд това-те са незаменими „енергийни мениджъри“ в области като корпоративно енергийно управление, станции за зареждане на електрически превозни средства, фотоволтаични системи за съхранение на енергия и поддръжка на механично оборудване.
И така, как изглеждат електромерите в тези „-мрежови“ сценарии? И как трябва да бъдат свързани? Тази статия ще ви преведе през всичко!
I. Еднофазни-променливотокови електромери: „Основните умения“ за използване на електричеството в домакинството
Какво представлява еднофазното-електричество?
Еднофазното-електричество се състои от един фазов проводник (проводник под напрежение L) и един неутрален проводник (N), осигуряващи еднофазен синусоидален променлив ток-. Това е основното захранване за домове, малки фирми и оборудване с ниска{3}}мощност.
Стандарти по държави:
Китай: 220V / 50Hz
Европа и Америка: 230V / 50Hz
Северна Америка, Япония и Южна Корея: 100-120V / 60Hz
Принцип на окабеляване: Независимо от държавата или региона, методът на окабеляване за едно-фазните електромери е до голяма степен еднакъв. Основният принцип е: намотките за ток са свързани последователно, а намотките за напрежение са свързани паралелно.
Основни предпазни мерки:
- Проводникът под напрежение трябва да бъде свързан към правилната клема: Клема 1 трябва да бъде свързан към проводника под напрежение.
- Токова намотка, свързана последователно с товара: Токовата намотка е свързана последователно с товара; бобината на напрежението е свързана успоредно на товара.
- Принцип на една и съща полярност: Двата края на двете намотки трябва да бъдат свързани към една и съща полярна клема на захранването.

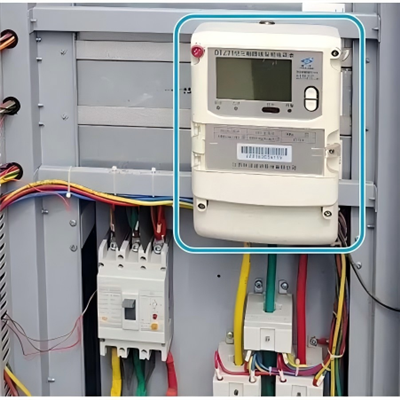

II. Три-фазни електромери за променлив ток: „Основната сила“ на промишленото електричество
Какво е три{0}}електричество?
Три{0}}фазното електричество се състои от три комплекта променливи токове с еднаква честота, еднаква амплитуда и фазова разлика от 120 градуса. Той включва три живи проводника (L1, L2, L3, обикновено обозначени с A, B, C) и един неутрален проводник (N). при което:
Мрежово напрежение: 380V (между живи проводници)
Фазово напрежение: 220V (между живи и неутрални проводници)
В сравнение с едно-фазното електричество, три-фазното електричество добавя две фази, което естествено прави окабеляването по-сложно, но основният принцип остава същият.
Метод на окабеляване:
Три-фазните електромери се предлагат в два вида: три-фазни три-жични и три-фазни четири-жични, подходящи за различни видове натоварване. В зависимост от тока на натоварване има два метода на свързване:
Метод 1: Директно свързване (ток на натоварване по-малък или равен на обхвата на измервателния уред)
- Свържете три{0}}фазния проводник под напрежение и нулевия проводник директно към съответните клеми на измервателния уред.
- Вътрешната токова бобина на измервателния уред е свързана последователно с товара, а бобината на напрежението е свързана успоредно на товара.
- Всяка клема обикновено има повече от един закрепващ винт; уверете се, че краищата на проводниците са здраво закрепени по време на окабеляването.

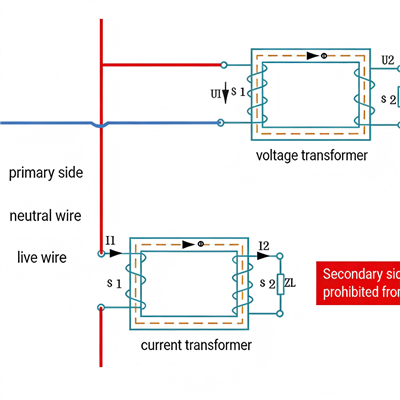

Метод 2: Свързване чрез токов трансформатор (токът на натоварване надвишава обхвата на измервателния уред)
- Необходими са токов трансформатор (CT) и трансформатор на напрежение (PT).
- Първичната страна на токовия трансформатор е свързана последователно с товара, а вторичната страна е свързана последователно с текущата намотка на измервателния уред.
- Вторичната страна на токовия трансформатор никога не трябва да бъде отворена-.
- Първичната страна на трансформатора на напрежението е свързана паралелно с товара, а вторичната страна е свързана паралелно с бобината на напрежението на измервателния уред.
III. Измерватели на постоянен ток: Новият любимец на новата енергийна ера
С нарастването на новите енергийни източници, търсенето на електромери за постоянен ток нараства ежедневно. В сценарии като станции за зареждане на електрически превозни средства, фотоволтаични системи за съхранение на енергия и слънчеви DC off-мрежови системи, навсякъде, където се доставя DC захранване и електричеството трябва да се измерва, таксува или управлява, се изискват DC измерватели на енергия.
IV. Обобщение на принципите за безопасност на окабеляването (трябва да се прочете!)
Независимо дали използвате AC или DC измервателни уреди, трябва да имате предвид следните принципи за безопасност:
| Принцип | Описание |
|---|---|
| Токова верига в серия, верига на напрежение в паралел | Това е основният принцип за свързване на всички електромери |
| Полярността/последователността на фазите трябва да е правилна | Неправилното свързване ще доведе до грешки в измерването и дори до повреда на оборудването |
| Вторичната страна на токовия трансформатор е строго забранена за отворена верига | В противен случай ще се генерира високо напрежение, което застрашава личната безопасност |
| Потвърдете изключването на захранването преди окабеляване | Захранването трябва да бъде прекъснато преди всяка операция по окабеляване |
| Вижте електрическата схема в ръководството |
Разположението на клемите на измервателния уред може да варира за различните марки и модели |
В обобщение
независимо дали е едно-фазен AC метър за домашна употреба, три-фазен AC метър за фабрики или DC метър за нови енергийни приложения, въпреки че се различават по форма и методи на окабеляване, основният им принцип остава същия-токовите намотки са свързани последователно, а напреженовите са свързани паралелно.
Овладяването на този основен принцип, съчетан с точна идентификация на конкретни клемни блокове, ще ви позволи уверено да се справите с нуждите от окабеляване на измервателния уред в различни-сценарии извън мрежата. Надяваме се, че това "Ръководство за окабеляване" ще бъде полезна справка в работата ви!
