Когато хората мислят за електромери, те обикновено си представят обемистия стенен -мер в дома си. Но тези, които са забелязали зарядни станции, ще знаят, че измервателните уреди там са малки, с уникален дизайн и доста различни от домакинските измервателни уреди.
И така, как точно изглеждат измервателните уреди на зарядните станции, след като те измерват и електричество? Какви са масовите модели измервателни уреди на станции за зареждане в Китай и каква е разликата им на задграничните пазари? Днес ще разгледаме изчерпателно и ще ви помогнем да разберете тънкостите на измервателните уреди на станциите за зареждане!
Битови електромери за DC зареждане
1. Електромери на купчини за бързо зареждане от преди много години

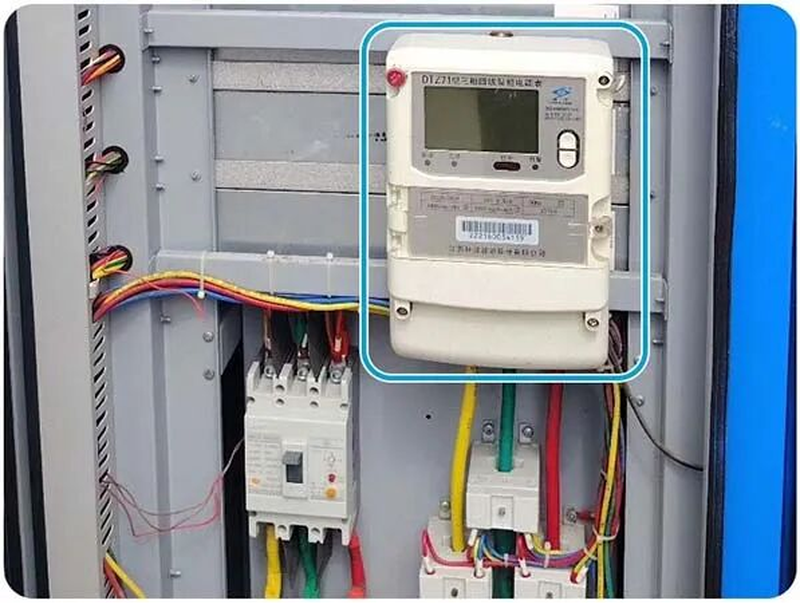

Ако сте в бизнеса с употребявани купчини за зареждане, може би сте забелязали, че електромерите в тези ранни купчини за бързо зареждане с постоянен ток бяха изненадващо големи три-фазни електромери за променлив ток.
Тези три-фазни електромери бяха използвани за измерване на разходите за електроенергия, включително загубите от преобразуването на AC-в-DC. Ако измервателният уред отчете 100 kWh, електрическото превозно средство вероятно ще получи зареждане само с 95 kWh-почти 5% от загубата се абсорбира вътрешно от купчината за зареждане, но потребителят все още се таксува въз основа на 100 kWh. Този нечестен метод на измерване доведе до пълното изчезване на три{10}}фазните измервателни уреди за променлив ток в днешните действащи купчини за бързо зареждане.
Използването на измервателни уреди за променлив ток в купчини за бързо зареждане с постоянен ток е очевидно неподходящо и сравнително рядко, с изключение на онези „антични“ купчини за бързо зареждане. В миналото повечето зарядни купчини използваха електромери за постоянен ток, много подобни на домакинските еднофазни-фазни измервателни уреди.
За да навлязат бързо на пазара за измерване на постоянен ток, първите производители на електромери възприеха директно зрелия дизайн на корпуса на измервателния уред за променлив ток, като направиха само незначителни адаптационни модификации на вътрешния измервателен чип и клемите за окабеляване, за да постигнат измерване на постоянен ток. Въпреки че този подход на „ново вино в стари бутилки“ реши проблема с наличността, все още има значително място за подобрение по отношение на удобството при инсталиране и използването на пространството.
2. Актуални основни електромери за станции за бързо зареждане
Впоследствие пазарът видя появата на по-малки измервателни уреди за постоянен ток, монтирани на DIN шина-, „модернизирана замяна“ на монтирани на стена-измервателни уреди и основния избор за DC зарядни станции от 2020-2025 г. Неговият най-голям акцент е неговият дизайн с двойна-верига-свързване на два външни шунта (обикновено 75mV изход) позволява независимо измерване на енергията на станции за зареждане с двоен-пистолет едновременно, елиминирайки необходимостта от допълнителни измервателни уреди и перфектно адаптиране към сценарии като бързо зареждане с двоен пистолет.
В сравнение със -монтираните на стена измервателни уреди, монтираните на DIN шина-измерватели следват монтажа на стандартна DIN релса (обикновено 35 mm релси), намалявайки размера с близо 40% и позволявайки директно вграждане в електрическия контролен шкаф на станцията за зареждане, спестявайки значително място за инсталиране. Със своите „компактни + практични“ предимства той бързо измести пазарната позиция на стенните -мери.
Въпреки това, без да знаят мнозина, още през 2020 г. UBS Electronics тихо разработи електромер за постоянен ток с интегриран шунт. Днес това се е превърнало в основно измервателно оборудване за DC зарядни станции и е най-технологично зрелият и реномиран тип.
Той преобръща традиционния отделен дизайн на „измервателен уред + външен шунт“, като интегрира шунт (елемент за вземане на проби от ток) с тялото на измервателния уред в едно цяло и също така постига цялостно запечатване-избягвайки основно проблеми като грешки на несъответствието на шунт-мера, разхлабено окабеляване и манипулации, присъщи на отделните дизайни. Той отговаря напълно на изискванията за-намеса на „Техническите правила за управление на устройствата за измерване на електроенергия“. Според данните от индустриалните тестове, интегрираният дизайн може да намали външните точки на повреда с 80%, а годишният процент на повреда може да се контролира под 0,5‰.
Електромери за битови AC зарядни станции
AC зарядните станции могат да бъдат обсъдени в две части. За станции за бавно зареждане с променлив ток, инсталирани-вкъщи, цените варират от няколкостотин до няколко хиляди юана. Тези зарядни станции приличат на големи разклонители и нямат или изискват електромер. Битовият електромер може да бъде инсталиран от държавната мрежа или други енергийни компании.
За комерсиално експлоатирани променливотокови зарядни станции е необходимо вътре да се монтира отделен електромер. Тези измервателни уреди обикновено са малки и използват система за монтаж на DIN шина. Характеристиките му включват:
Компактен размер: Монтиран на стандартна шина DIN 35 mm, неговата компактна структура го прави подходящ за интегриране във вътрешната контролна кутия на зарядна станция.
Надеждна точност: Обикновено 0,5 или 1 степен на точност, отговаряща на изискванията за търговско таксуване.
Силни комуникационни възможности: Стандартен RS485 интерфейс, поддържащ протоколи като Modbus-RTU и DL/T645.
Търговски експлоатирани променливотокови зарядни станции са често срещани в жилищни паркинги, подземни гаражи на търговски центрове и т.н. Те обикновено използват AC три-фазни електромери, способни да измерват по-висока мощност (60 A до 100 A или по-висока) и могат да зареждат няколко електрически превозни средства едновременно.
Чуждестранни измервателни уреди за зареждане с постоянен ток
Различните държави и региони имат различни стандарти за зареждане на купчини, което води до разлики между задгранични и местни зареждащи пилоти, които също се отразяват в различните разлики в измервателните уреди за зареждане на купчини.
На европейския пазар, особено в страни като Германия, откритите електромери се превърнаха в забележителна характеристика на купчините за зареждане. От техническа гледна точка откритите измервателни уреди също отразяват акцента на Европа върху независимостта на измервателното оборудване.
Въпреки че Директивата MID не посочва изрично, че "електрическите измервателни уреди трябва да бъдат изложени", нейните изисквания за прозрачност на измерването и предотвратяване на фалшифициране естествено са се превърнали в индустриална практика, което води до открити измервателни уреди или независими дисплеи.
По-важното е, че сертификатът MID (сертифициране на Директивата за измервателни уреди на ЕС) е „техническият паспорт“ за електромери, които да навлязат на европейския пазар. Изискванията за MID сертифициране включват:
| Измерение на изискването | Специфично съдържание |
|---|---|
| Точност на измерване | Осигурете точни резултати от измерването в приемлив диапазон на грешка при очаквани условия на употреба |
| Повторяемост и дълготрайност | Поддържа стабилна производителност при различни условия на околната среда и употреба |
| Възможност за безопасност и анти{0}}намеса | Притежават способността за анти{0}}намеса и анти-подправяне, за да предотвратят неоторизирана промяна |
| Ясна индикация | Показанията на измерванията трябва да са лесни за четене и без недоразумения |
Сертификацията MID обикновено е валидна 5 години, а техническата документация трябва да се съхранява най-малко 10 години в случай на произволни проверки от пазарните регулатори на ЕС.
При сценарии на станции за суперзареждане на ниво 300kW, електромерите за постоянен ток с MID сертификат се превърнаха в стандартно оборудване за отвъдморските пазари, като модела J5021-FI, който покрива диапазон от 50-1000V и 3,6-600A, с точност от клас C (еквивалентен на клас 0,5), далеч надвишаващ изискванията за ограничение на грешката на EU MID Директива.
Енергийни измерватели на зарядни станции за променлив ток в чужбина
Станциите за зареждане с променлив ток в чужбина се характеризират с висока мощност, силно съответствие, стандартизирани интерфейси и интелигентна комуникация. В ЕС те са съвместими с MID AC електромери и PTB сертификати, докато в Северна Америка те са съвместими с UL или CSA сертифицирани AC електромери.
Както е показано на изображението по-горе, измервателите на AC енергия на тези зарядни станции не се различават значително на външен вид от тези на домашните зарядни станции. Основните разлики са в електрическите параметри, комуникационните протоколи и сертификатите.
Обобщение на разликите в сертифицирането:
| пазар | Напрежение и честота | Сертифициране на измервателния уред за променливотоково зареждане |
|---|---|---|
| Китай | AC 220V/380V 50Hz | Типово одобрение на CPA за измервателни уреди |
| ЕС | AC 230V/400V 50Hz | MID Сертификация / CE / RoHS |
| Северна Америка | AC 240V/480V 60Hz | UL или CSA сертификат |
Резюме
От ранното „преобразуване на стенни -монтирани измервателни уреди за променлив ток в постоянен ток“ до днешните зрели интегрирани измервателни уреди за постоянен ток, измервателните уреди за зареждане са претърпели скок от „използваеми“ към „лесни за използване“ и след това към „съвместимо разширяване в чужбина“. Независимо дали на вътрешния или задграничния пазар, развитието на измервателните уреди за зареждане на пилоти сочи три посоки: по-малък размер, по-висока точност и по-изчерпателни сертификати.
За операторите на зареждане на пилоти, изборът на правилния измервателен уред не е само избор на правилния инструмент за измерване, но и избор на правилния път на съответствие и оперативна ефективност. Надяваме се, че този преглед на измервателните уреди за зареждане ще ви помогне да избегнете отклонения при покупка!
